네트워크 설정과 관리

IXcloud로 네트워크 접속을 진행하려면 외부 네트워크와 연결되는 네트워크와 라우터의 생성이 필요합니다.

다음의 순서대로 설정하지 않으면 접속 오류가 생길 수 있으므로 주의하시기 바랍니다.

*순 서

1. 네트워크 생성
2. 라우터 생성

1. 네트워크 생성

1) IXcloud 관리콘솔에서 프로젝트 메뉴 > 네트워크 > 에서 버튼을 클릭합니다.

2) '네트워크 생성' 대화상자에서 다음과 같은 내용을 지정합니다.

네트워크 탭

   ①네트워크 이름: 네트워크를 식별할 수 있는 이름을 입력합니다.

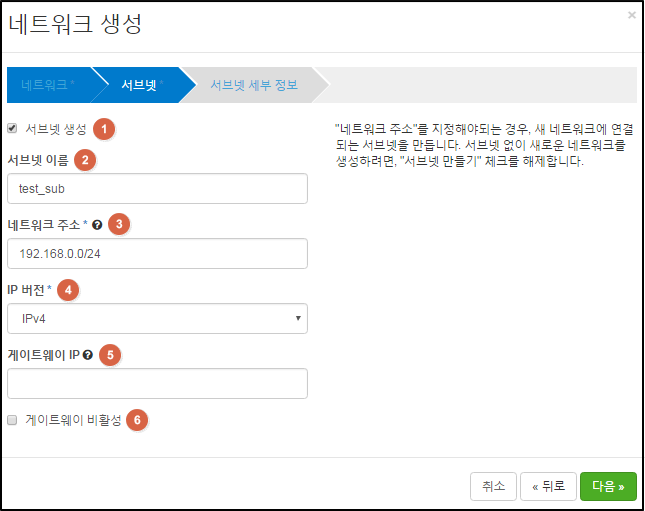

서브넷 탭

  ①서브넷 생성: 서브넷을 만들기 위해 체크박스를 선택해줍니다.
      *서브넷 없이 새로운 네트워크를 생성하려면, '서브넷 생성' 체크를 해제합니다.

 ②서브넷 이름: 서브넷의 이름을 지정합니다.

③네트워크 주소: 서브넷의 IP 주소를 지정합니다.

④ IP 버전: IP 버전인 IPv4 또는 IPv6를 선택합니다.

⑤게이트웨이 IP: 선택사항으로, 이용하려는 특정 게이트웨이가 있다면 해당 IP주소를 지정합니다.

   *기본값을 사용하시려면 빈칸으로 해두면 됩니다.

⑥게이트웨이 비활성: 게이트웨이 IP를 사용하지 않으려면 체크박스를 선택합니다.



서브넷 세부 정보 탭

①DHCP 사용: DHCP를 사용하려면 체크박스를 선택합니다.

②Pools 할당: IP 주소 Pools를 지정합니다. IP 주소 Pools의 처음과 끝을 입력합니다.

③DNS 네임 서버: DNS 네임 서버의 이름을 지정합니다. 8.8.8.8은 Google의 네임서버 입니다.

④호스트 라우터: 호스트 라우터의 IP 주소를 지정합니다.

3) 버튼을 클릭하면 완료 메시지와 함께 생성된 네트워크를 확인할 수 있습니다.

2. 라우터 생성

1) 프로젝트 메뉴 > 네트워크 > 라우터에서 버튼을 클릭합니다.

2) '라우터 생성' 대화상자에서 라우터의 이름을 지정하고 버튼을 클릭합니다.

3) '라우터' 페이지에 생성된 라우터의 버튼을 클릭합니다.

4) 외부 네트워크에 라우터가 연결될 네트워크를 지정하고 버튼을 클릭합니다.

5) 생성된 라우터에 개인(private) 네트워크를 연결하려면, 다음과 같은 과정이 필요합니다.

a. 라우터 페이지에서 ‘라우터의 이름’을 클릭합니다.



b. '라우터 세부 정보' 페이지의 인터페이스 탭에서 버튼을 클릭합니다.



c. ‘인터페이스 추가’ 대화상자에서 다음과 같은 내용을 지정합니다.



①서브넷: 서브넷을 선택합니다.

②IP 주소(선택 사항): 선택한 서브넷의 라우터 인터페이스의 IP주소를 입력합니다.
   * 이 값이 설정되지 않을 경우, 기본적으로 서브넷의 첫 번째 호스트 IP 주소가 사용됩니다.

6) 버튼을 클릭합니다.
   생성된 라우터는 ‘네트워크 구성도’에서도 확인할 수 있습니다.

       test_plan_routers 라우터가 생성되었고, 해당 라우터는 ext-net 외부 네트워크와 연결되어있습니다.

---
